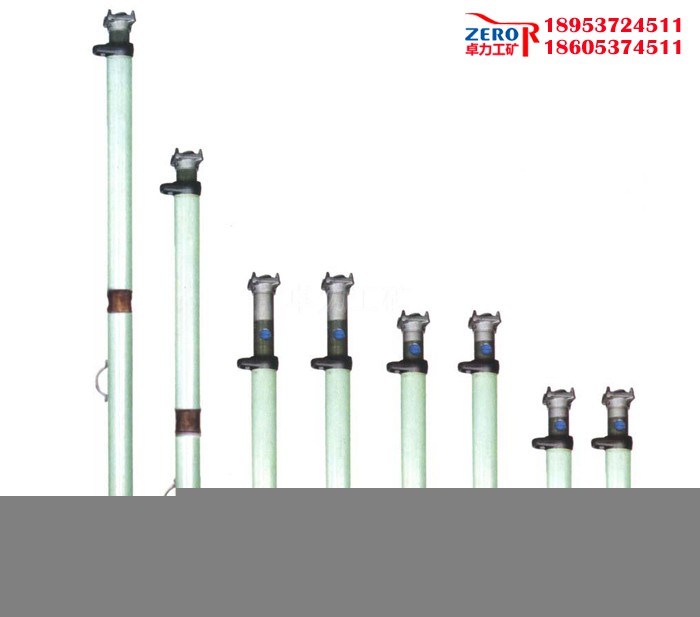

單體液壓支柱維修設備及檢測標準

一 、 一般劃定

1 當采煤工作面結束或使用時間超過8個月的支柱必需檢驗。使用不超過8個月的支柱可以試壓，合格的可繼承下井使用，分歧格的必需檢驗。

2 外注式支柱檢驗必需全部解體，各部件清洗干凈，更換損壞的零部件，對密封件和塑料件要全部更換。

3 凡升井的內注式支柱，不管是否損壞，均需清洗通氣閥裝置，增補液壓油。

4 維修睦的外注式支柱，應將內腔乳化液放盡。三用閥注液孔、柱頭孔用塑料堵堵好，以防臟物進入。

5 支柱維修后應將活柱降到底，垂直或傾斜放置，存放在氣溫不低于0℃、空氣干燥的室內。

6 大修理主要是修理油缸、活柱體、活塞、底座、頂蓋、手把、復位簧，改制支柱、全面檢查零部件尺寸精度、表面粗拙度等。

7 活柱表面修復后應進行防腐處理，表面無凸出部門，答應留有稍微凹坑或劃痕，深度小于0.5mm，但凹坑處必需有鍍層籠蓋不漏基體。

8 按圖紙及有關技術文件進行組裝。

二、 活柱體檢測項目及技術尺度

1 外徑尺寸及公差應為φ92h9 。
2 外徑表面答應有稍微凹坑或劃痕劃痕深度小于0.5mm。
3 底口尺寸及公差應為φ80h9 底口φ80h9圓柱面不答應銹蝕。
4 底口15°倒角處粗拙度Ra≤6.3μm。
5 表面硬度為HB270～310。
6 鍍層厚度應為45～60μm。
7 閥孔尺寸及公差φ42H9
8 鍍層外觀無起泡、起皮、剝落、燒焦等缺陷以及嚴峻碰傷等機械損傷。
9 徑向跳動＜2mm。
10 高壓焊縫試驗，1.5倍額定工作液下保壓2min無漏液。
11 柱頭硬度為HB240～270。
12 底口φ80孔橢圓度不大于0.1mm。

三 、 油缸檢測項目及技術尺度

1 內徑尺寸及公差應為φ100H10 。
2 內徑表面φ100H10處粗拙度Ra≤3.2μm。
3 外表面硬度為HB260～290。
4 內壁鍍層厚度在25～35μm之間。



四 、活塞檢測項目及技術尺度

1 φ80f9 。
2 φ80f9處粗拙度Ra≤3.2μm。
3 φ75h9 。
4 φ80h9 。
5 φ80h9處粗拙Ra≤3.2μm。
6 φ94.8h9 。
7 φ99.4 。
8、φ65H11 。
9、φ75h9、φ80f9橢圓度不大于0.1mm。

五 、底座檢測項目及技術尺度

1 φ100g7 。
2 φ100g7處粗拙度Ra≤6.3μm。
3 φ95f9 。
4 φ95f9處橢圓度0.1mm。
